TCS型垂直軸軸裝減速器
作者：時間：2020/2/20 14:12:49閱讀：657

減速機技術參數請咨詢江蘇泰工減速機有限公司，【緊急發貨請聯系客服,15052132938(同微信)，13861467735(同微信)400-710-9918】

泰工減速電機具有效率及可靠性高，工作壽命長，維護簡便等諸多優點。泰工減速機專業生產減速電機，擺線針輪減速機，行星減速機，電動滾筒，齒輪減速機，硬齒面減速機，擺線減速機，蝸輪減速機，伺服減速機等。

TCS型垂直軸軸裝減速器適用范圍及標記方法

一、概述

TCS是TC的變型產品，同樣適用于起重、運輸、冶金、礦山，石油化工、建筑等行業的傳動機構。

二、型號、裝配型式及表示方法

1.型號：10、12、16、20、25

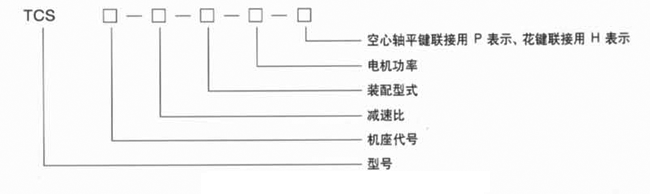

2.標記方法：

三、技術參數及外形尺寸

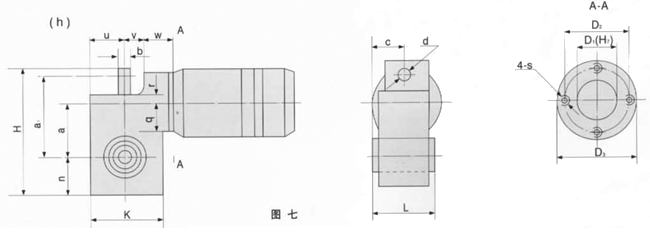

1.外形及安裝尺寸

表6
機座號
L
K
H
C
U
W
V
a
a1
n
q
r
d
b
D1
D2
D3
S
重量Kg
TCS10
208
274
490
104
137
40
125
225
325
127
86
56
22
26
132
152
172
M12
75
TCS12
255
346
612
127.5
173
45
150
280
406
160
101.5
70
26
36
160
180
203
M16
142
TCS16
264
400
760
132
200
55
180
355
485
220
104
85
34
46
160
180
208
M16
210
TCS20
318
500
930
159
250
55
220
470
625
250
140
100
40
50
210
180
280
M16
350
TCS25
356.5
620
1160
178.25
350
75
275
580
777
310
180
125
40
70
240
240
320
M20
820

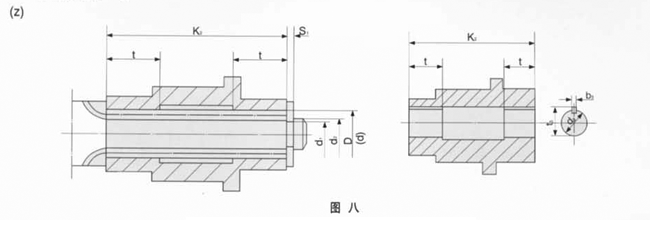

空心輸出軸聯接尺寸

機座代號
花鍵
平鍵
花鍵副
內花鍵大徑D
外花鍵大徑d
k2
t
S1
d1
d2
d3
b3
t3
10
INT/EXT31Z×2m×30p×6H/6h
65
64
208
60
2
57
60
50
14
53.8
12
INT/EXT35Z×3m×30p×6H/6h
85.5
84
255
65
2.5
75
78
60
18
64.4
16
INT/EXT35Z×3m×30p×6H/6h
109.5
108
264
75
2.5
96.5
100
90
25
95.4
20
318
85
2.5
96.5
100
100
28
106.4
25
356.5
95
2.5
96.5
100
100
28
106.4

用戶根據需要,從表中可選 用小一號或更小的花鍵副

承載能力：

2.工作級別為M5時，減速器承載能力表

公稱傳動比i 公稱傳速r/min 規格
輸入n1 輸出n2 10 12 16 20 25
公稱輸入功率   P   KW
22.4 1500 66 9.1 22.8 38.9 81 96
1000 44 6.1 15.2 25.9 54 64
750 33 4.50 11.4 19.5 40 48
25 1500 60 8.3 21.5 35 70 89
1000 40 5.5 16.5 23.3 46.5 59
750 30 4.1 11 17.5 35 44.5
28 1500 53.5 7.8 19.2 30.3 67 82
1000 35.5 5.2 12.5 20 44.5 54.5
750 26.5 3.9 9.6 15.2 33.5 41
31.5 1500 47.5 7.8 17.9 27.4 60 75
1000 31.5 5.2 11.9 18.2 40 50
750 23.5 3.9 9 13.7 30 37
35.5 1500 42 6.9 15.2 25.8 50 70
1000 28 4.6 10.1 17.2 33 46
750 21 3.5 7.6 12.9 25 35
40 1500 37.5 6.2 13.5 23 40 60
1000 25 4.1 9 15 26.5 40
750 18.3 3.1 6.7 11.5 20 30
45 1500 33 5.3 12.0 19.5 37 54
1000 22 3.5 8 13 24.5 36
750 16.5 2.7 6 10 18.5 27
50 1500 30 5.1 10.8 19.5 35 51
1000 20 3.4 7.2 13 23 34
750 15 2.5 5.4 10 17.5 25.5
56 1500 26.5 4.3 9.4 16.3 27 45
1000 17.5 2.8 6.2 10.8 18 30
750 13 2.2 4.7 8.2 13.5 22.5
63 1500 23.5 3.9 8.4 15.1 25 43
1000 15.5 2.6 5.6 10 16.5 28.5
750 12 2 4.2 7.5 12.5 21.5
71 1500 21 3.6 7.0 13 22 38
1000 14 2.4 4.5 8.5 15 25
750 10.5 1.8 3.5 6.5 11 19
80 1500 18.5 3.0 6.7 11 17 35
1000 12.5 2 4.5 7.3 11 23
750 9 1.5 3.3 5.5 8.5 17.5
90 1500 16.5 2.8 5.6 9.2 16 28
1000 11 1.8 3.7 6.1 10.5 18.5
750 8 1.4 2.8 4.6 8 14
100 1500 15 2.5 5.2 8.6 13 25
1000 10 1.6 3.4 5.7 8.6 16.5
750 7.5 1.3 2.6 4.3 6.5 12.5
115 1500 13 2.3 5 8.1 12 23
1000 8.5 1.5 3.3 5.4 8 1.5
750 6.5 1.2 2.5 4.1 6 11.5
128 1500 11.5 1.8 4.2 6.8 10.5 21
1000 7.5 1.2 2.8 4.5 7 14
750 5.5 0.9 2.1 3.4 5.3 11
145 1500 10 1.7 3.5 5.7 9.5 20
1000 6.5 1.1 2.3 3.8 6.3 13.3
750 5 0.85 1.8 2.9 4.7 11
160 1500 9 1.5 3.2 5.3 8 18
1000 6 1 2.1 3.5 5.3 12
750 4.5 0.75 1.6 2.6 4 9

注：配套電機功率：Nn≤容許功率÷2～2.5

3.連續工作型，減速器承載能力表

公稱傳動比i 公稱傳速r/min 規格
輸入n1 輸出n2 10 12 16 20 25
公稱輸入功率   P   KW
22.4 1500 66 6.28 15.84 23.68 48.6 57.6
1000 44 4.48 11.2 16.30 33.5 39.7
750 33 3.10 7.9 11.8 24.3 28.8
25 1500 60 5.89 15.18 23.57 42.6 53.4
1000 40 4.20 10.8 16.25 29.35 36.8
750 30 2.90 7.5 11.75 21.3 26.7
28 1500 53.5 5.26 13.05 20.31 40.2 49.1
1000 35.5 3.75 9.30 14.00 27.7 33.86
750 26.5 2.50 6.50 10.1 20.1 24.5
31.5 1500 47.5 5.19 11.53 18.16 35.4 45
1000 31.5 3.70 8.23 12.5 24.4 31
750 23.5 2.50 5.75 9.1 17.5 22.5
35.5 1500 42 4. 45 10.18 16.99 30.6 42
1000 28 3.20 7.1 11.7 21 21.85
750 21 2.20 5.1 8.5 15.3 21
40 1500 37.5 4.04 8.88 15.10 24.6 36
1000 25 2.75 6.1 10.4 16.9 24.8
750 18.3 2.00 4.4 7.5 12.3 18
45 1500 33 3. 44 7.83 12.91 22.2 32.4
1000 22 2 .4 5.45 8.9 15.3 21.7
750 16.5 1.7 3.9 6.45 11 16.2
50 1500 30 3.21 7.00 12.06 21 30.6
1000 20 2.2 4.8 8.31 14.5 21.10
750 15 1.60 3.5 6.00 10.5 15.3
56 1500 26.5 2.71 6.01 10.43 16.2 27
1000 17.5 1.9 4.13 7.15 11.15 18.6
750 13 1.30 3.00 5.2 8 13.5
63 1500 23.5 2.43 5.32 9.56 15 25.3
1000 15.5 1.70 3.60 6.55 10.3 17.4
750 12 1.2 2.65 4.75 7.5 12.6
71 1500 21 2.24 4.95 8.08 13.2 21.8
1000 14 1.5 3.41 5.5 9.1 15
750 10.5 1.1 2.5 4 6.6 10.5
80 1500 18.5 1.85 4.13 6.85 10.2 21
1000 12.5 1.3 2.8 4.72 7 14.4
750 9 0.9 2.0 3.4 5.1 10
90 1500 16.5 1.70 3.89 5.74 9.6 16.3
1000 11 1.1 2.68 3.9 6.6 11.20
750 8 0.8 1.94 2.85 4.8 8.15
100 1500 15 1.49 3.13 5.24 7.8 15
1000 10 1 2.15 3.5 5.35 10
750 7.5 0.72 1.56 2.6 3.9 7.5
115 1500 13 1.40 3.09 5.05 7.2 15
1000 8.5 0.95 2.10 3.45 4.9
750 6.5 0.70 1.5 2.50 3.6
128 1500 11.5 0.16 2.58 4.28 6.36 13.8
1000 7.5 0.75 1.78 2.90 4.35 9.5
750 5.5 0.55 1.25 2.14 3.15 6.9
145 1500 10 1.06 2.43 3.59 5.7 12
1000 6.5 0.70 1.67 2.45 3.9 8.25
750 5 0.50 1.2 1.75 2.85 6
160 1500 9 0.93 1.96 3.25 4.87 10.8
1000 6 0.65 1.35 2.2 3.35 7.4
750 4.5 0.45 0.95 1.62 2.4 5.4

注：配套電機功率：Nn≤容許功率÷2～2.5

4.減速器輸入軸至輸出軸的中心矩

型號 10 12 16 20 25
中心矩a 225 280 355 470 580

5.公稱傳動比

公稱 22.4 25 28 31.5 35.5 40 45 50 56
63 71 80 90 100 114 128 145 160
