一、概述

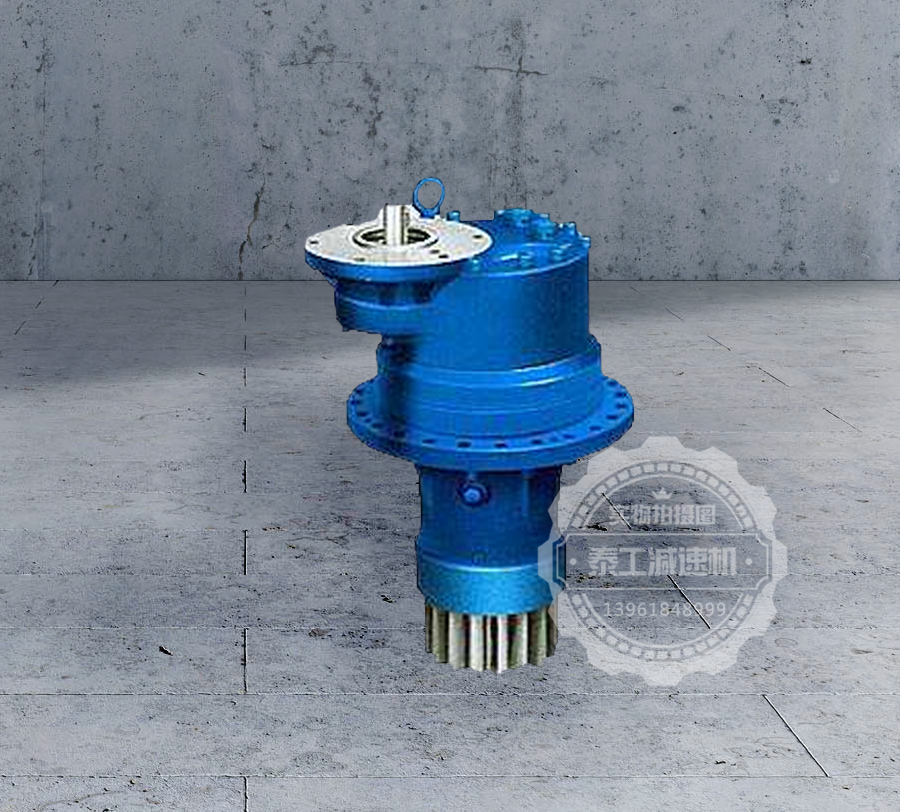

行星齒輪系列減速機是一種具有廣泛通用性的新性減速機，內部齒輪采用20CvMnT滲碳淬火和磨齒。整機具有結構尺寸小，輸出扭矩大，速比在、效率高、性能安全可靠等特點。本機主要用于塔式起重機的回轉機構，又可作為配套部件用于起重、挖掘、運輸、建筑等行業。
適用范圍如下：
輸入軸轉速≤1500r/min
轉動方向：正反
機構工作級別：M5
結構利用等級：T4
工作環境溫度：-40℃～+45℃，低于0℃，啟動前潤滑油需預熱。

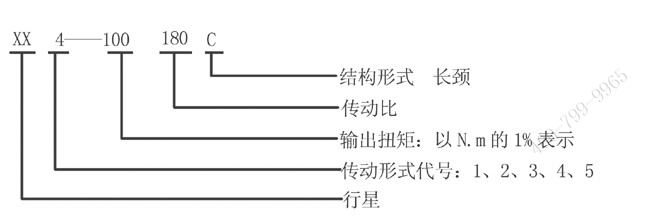

二、型號說明

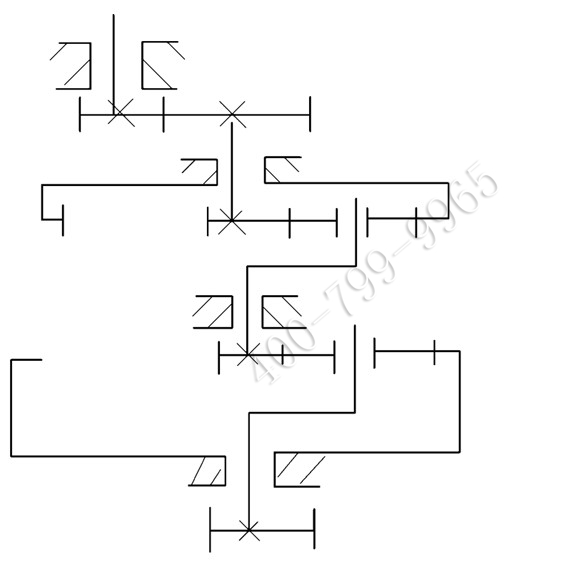

三、傳動形式簡圖
減速機的選用
選用輸出扭矩時，要考慮到工況系數，當計算扭矩為TC時，則T=KATC-。
KA值列表如下：
| 動力 | 載荷 | ||
| 一般載荷 | 交變載荷 | 動擎載荷 | |
| 液壓馬達 | 1 | 1.2 | 1.4 |
| 交流電動機 | 1.2 | 1.4 | 1.6 |

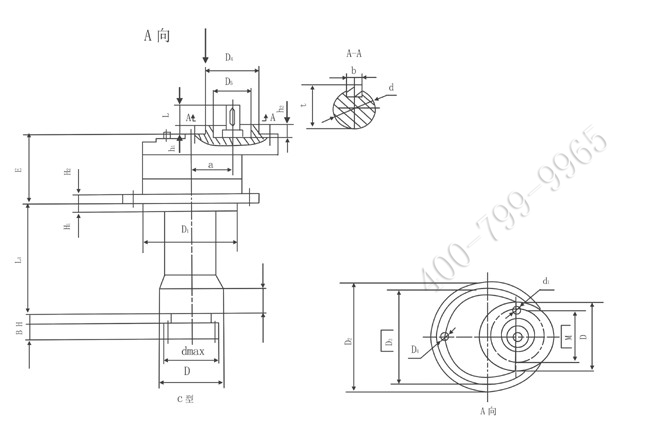

XX型回轉行星齒輪減速機外形尺寸
型號
|
輸入速度（r/min）
|
輸出扭矩（Nm）
|
主要安裝尺寸
|
||||||||||||
T額
|
T***大
|
Dt(h7)
|
D2
|
D3
|
D4(h7)
|
D5(H7)
|
D6
|
H
|
H1
|
H2
|
D7(H7)
|
H3
|
L3
|
||
xx-25
|
1500
|
2500
|
3750
|
220
|
280
|
250
|
85
|
70
|
2414 |
5
|
15
|
20
|
170
|
55
|
200
|
xx-40
|
1500
|
4000
|
6000
|
260
|
320
|
290
|
85
|
70
|
24 14 |
5
|
15
|
25
|
176
|
66
|
230
|
xx-63
|
1500
|
6300
|
9450
|
260
|
320
|
290
|
85
|
70
|
24 14 |
5
|
15
|
25
|
200
|
70
|
230
|
xx-80
|
1500
|
8000
|
12000
|
295
|
370
|
340
|
85
|
70
|
24 18 |
12
|
20
|
30
|
220
|
70
|
315
|
xx-100
|
1500
|
1000
|
15000
|
330
|
420
|
380
|
170
|
24 18 |
12
|
40
|
30
|
260
|
60
|
315
|
|
xx-160
|
1500
|
16000
|
24000
|
415
|
500
|
465
|
180
|
24 18 |
25
|
20
|
30
|
280
|
100
|
550
|
|
xx-250
|
1500
|
25000
|
37500
|
415
|
500
|
200
|
2422
|
5
|
20
|
35
|
330
|
100
|
600
|
||
型號
|
輸出尺寸
|
外廓尺寸
|
輸入軸端尺寸
|
||||||||||
Dmax
|
B
|
E
|
a
|
d
|
b
|
t
|
h1
|
h2
|
L
|
M
|
d1
|
D
|
|
xx-25
|
120
|
90
|
204
|
82
|
20h6
|
6
|
22.5
|
4
|
10
|
41
|
160
|
6-M12
|
205
|
xx-40
|
150
|
80
|
232
|
102
|
25h6
|
8
|
28
|
4
|
10
|
40
|
160
|
6-M12
|
196
|
xx-63
|
150
|
85
|
220
|
102
|
25js6
|
8
|
28
|
5
|
10
|
47
|
160
|
6-M12
|
215
|
xx-80
|
168
|
85
|
290
|
102
|
25js6
|
8
|
28
|
5
|
10
|
47
|
160
|
6-M12
|
200
|
xx-100
|
184
|
90
|
347
|
124
|
30k6
|
8
|
33
|
? | 10
|
40
|
245
|
6-M12
|
316
|
xx-160
|
210
|
110
|
364
|
155
|
42k6
|
12
|
45
|
15
|
47
|
260
|
|||
xx-250
|
260
|
140
|
364
|
155
|
55k6
|
16
|
59
|
15
|
65
|
280
|
|||
代號
|
額定輸出轉矩
|
|||||||
傳動比
|
2500
|
4000
|
630
|
8000
|
10000
|
16000
|
25000
|
|
xx1
|
6
|
○
|
○
|
○
|
||||
7.5
|
○
|
○
|
○
|
|||||
8
|
○
|
○
|
○
|
|||||
xx2
|
10
|
○
|
○
|
○
|
○
|
|||
11.2
|
○
|
○
|
○
|
○
|
||||
12.5
|
○
|
○
|
○
|
○
|
||||
14
|
○
|
○
|
○
|
○
|
||||
16
|
○
|
○
|
||||||
18
|
○
|
○
|
||||||
20
|
○
|
○
|
||||||
22.4
|
○
|
○
|
||||||
28
|
○
|
○
|
||||||
31.5
|
○
|
○
|
||||||
xx3
|
36
|
○
|
○
|
○
|
||||
45
|
○
|
○
|
||||||
54
|
○
|
○
|
||||||
56
|
○
|
○
|
||||||
64
|
○
|
○
|
||||||
xx4
|
63
|
○
|
○
|
|||||
71
|
○
|
○
|
||||||
80
|
○
|
○
|
||||||
90
|
○
|
○
|
||||||
100
|
○
|
○
|
||||||
112
|
○
|
|||||||
125
|
○
|
|||||||
135
|
○
|
|||||||
140
|
○
|
|||||||
157.5
|
○
|
|||||||
160
|
○
|
|||||||
180
|
○
|
|||||||
195
|
○
|
○
|
||||||
作用：保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比
行業范圍：廣泛應用于伺服電機、步進電機、直流電機等傳動系統中；可用于冶金、礦山、起重運輸、電力、能源、建筑建材、輕工、交通等工業場合；又可作為配套部件用于起重、挖掘、運輸、建筑等行業
使用要求：
1.
單級減速***小為3，***大一般不超過10，常見減速比為：3/4/5/6/8/10，減速機級數一般不超過3，但有部分大減速比定制減速機有4級減速。
2. 減速機齒輪傳動圓周速度不超過10米/秒
3.
行星減速機額定輸入轉速***高可達到18000rpm(與減速機本身大小有關，減速機越大，額定輸入轉速越小)以上
4.工作溫度一般在-25℃到100℃左右（注：通過改變潤滑脂可改變其工作溫度）
產品賣點：
1.
產品優勢：重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點
2. 用途廣泛：廣泛應用于冶金、礦山、起重運輸、電力、能源、建筑建材、輕工、交通等工業部門。
3. 具有高剛性、高精度(單級可做到1分以內)、高傳動效率(單級在97%-98%)、高的扭矩/體積比、終身免維護等特點
4. 行星減速機可做多齒箱連結***高減速比達100000
產品說明：
1、P系列行星齒輪減速機可根據客戶要求進行變化組合，進行模塊化設計
2、齒輪均采用滲碳淬火處理，齒輪熱處理后全部磨齒，噪音低，效率高，壽命長；減速機合理利用內、外嚙合、功率分流，采用漸開線行星齒輪傳動；箱體采用球墨鑄鐵，鋼性及抗震性程度高
3、行星減速機各系列產品貨源充足，規格齊全。
安裝步驟：
Step1：
首先，安裝之前，需確認電機和減速機是否完好無損，并且嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，電機的定位凸臺、輸入軸與減速機凹槽等尺寸及配合公差。
其次，旋下減速機法蘭外側防塵孔上的螺釘，調整PCS系統夾緊環使其側孔與防塵孔對齊，插入內六角旋緊。之后，取走電機軸鍵。
Step3：
***后，將電機與減速機自然連接。連接時須保證減速機輸出軸與電機輸入軸同心度一致，且二者外側法蘭平行。如同心度不一致，會導致電機軸折斷或減速機齒輪磨損。
安裝注意事項：
1.
安裝前，將電機輸入軸、定位凸臺及減速機連接部位的防銹油用汽油或鋅鈉水擦拭凈。
2. 在安裝時，嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪。
3. 電機與減速機連接前，應先將電機軸鍵槽與緊力螺栓垂直。為保證受力均勻，先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓***后逐個旋緊四個安裝螺栓。
